Se ricordi solo una cosa da questo Guida all'acquisto del sistema e-track , ricorda questo: il binario è forte quanto il suo raccordo più debole, il suo punto di saldatura più debole e la sua vite di montaggio più debole. Un sistema di ancoraggio per rimorchio da carico è una catena di parti che lavorano insieme e gli acquirenti che si concentrano solo sulla guida in acciaio ignorando i raccordi, l'hardware di montaggio e il supporto a parete spesso finiscono con una configurazione che sembra solida ma fallisce sotto carico reale.
Prima dell'acquisto, conferma cinque cose: la capacità di carico nominale per punto, lo spessore del binario, la compatibilità della spaziatura degli slot con le cinghie e gli accessori esistenti, se è necessario il montaggio a parete, a pavimento o a soffitto e se il fornitore può supportare la disponibilità continua degli accessori. Ogni altra decisione presa in questa guida si basa su questi cinque punti di controllo.
Le sezioni seguenti illustrano i valori nominali di carico, il dimensionamento, la posizione di montaggio, le fasi di installazione, le considerazioni sui materiali e il modo in cui un sistema e-track è basato sistema di ancoraggio del rimorchio confronta con le alternative L-track, quindi puoi prendere una decisione in base a come verrà effettivamente utilizzato il rimorchio piuttosto che su supposizioni.

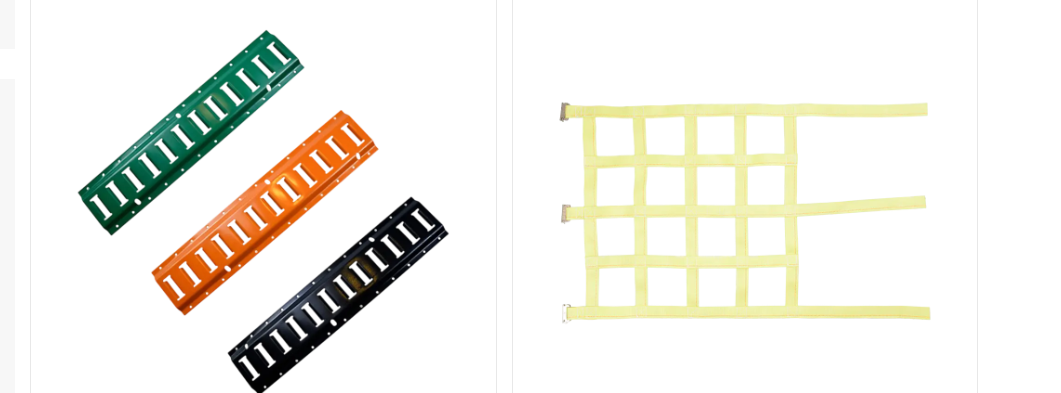

Un sistema e-track è costruito attorno a un binario in acciaio sagomato con una fila di fessure ovali standardizzate distanziate a intervalli regolari di un pollice lungo la sua lunghezza. La forma ovale è intenzionale. Raccordi come O-ring, perni singoli, anelli a D e raccordi a sfera sono progettati con una testa ovale corrispondente che scorre nella fessura e quindi si blocca in posizione con un quarto di giro, fornendo un punto di connessione senza attrezzi che può essere riposizionato ovunque lungo il binario.
Poiché ogni fessura lungo il binario è identica, un operatore può aggiungere, rimuovere o far scorrere un punto di ancoraggio senza dover praticare nuovi fori o trasportare hardware aggiuntivo. Questo è ciò che distingue un vero sistema di ancoraggio del rimorchio da carico basato su e-track dagli ancoraggi fissi con anelli a D imbullonati in posizioni prestabilite. La flessibilità nel riposizionare i punti di ancoraggio è uno dei motivi principali per cui le flotte e le società di traslochi standardizzano l'e-track anziché i punti di ancoraggio monouso.
L'E-track si presenta più spesso in rimorchi chiusi, rimorchi utilitari, rimorchi in movimento e veicoli per il trasporto di merci generiche. Ciascuna applicazione utilizza lo stesso standard di binari e slot, il che è uno dei motivi per cui l'e-track è diventato uno standard di fatto nel settore della conversione di rimorchi e furgoni piuttosto che un sistema proprietario legato a un tipo di veicolo.
Quando si confrontano le opzioni, la maggior parte degli acquirenti valuta la stessa manciata di fattori, solo in ordini diversi a seconda di come viene utilizzato il rimorchio. Il grafico seguente riflette una classifica di priorità generale utilizzata dagli acquirenti di flotte e dai costruttori di rimorchi quando assegnano un punteggio a una configurazione di e-track su una scala di dieci punti in base ai criteri che contano di più nella movimentazione quotidiana delle merci.
Punteggio illustrativo della priorità dell'acquirente, scala a dieci punti, basato su criteri comuni di acquisto della flotta di rimorchi.
La capacità di carico e la qualità dell'acciaio delle rotaie sono costantemente al primo posto perché determinano se il sistema sopravvive a cicli di carico ripetuti piuttosto che solo ai primi utilizzi. La compatibilità degli accessori è molto indietro, poiché un binario che non può accettare un'ampia gamma di raccordi limita il modo in cui il rimorchio può essere utilizzato nel corso della sua vita.
La capacità nominale è espressa per punto di attacco, non per binario, e dipende dal tipo di raccordo, dallo scartamento del binario e dall'angolazione del carico rispetto al binario. I produttori comunemente fanno riferimento a una valutazione per punto nell'ordine di circa 1.667 libbre per un singolo raccordo utilizzato in un tiro dritto, che aumenta verso una valutazione più pesante quando il carico è distribuito su una sezione rinforzata o su più punti che lavorano insieme, con molte guide di livello industriale classificate per supportare fino a 5.000 sterline per punto di montaggio se installato correttamente nel supporto solido.
Dati di riferimento del settore comunemente citati per e-track in acciaio standard classificati per punto di attacco.
Queste cifre presuppongono che il binario sia imbullonato a una struttura solida o a montanti a muro con supporto in compensato. Un binario montato su un sottile rivestimento di alluminio con viti corte non raggiungerà il valore nominale indipendentemente dallo scartamento in acciaio stampato sul binario stesso. Gli acquirenti dovrebbero considerare i numeri di capacità pubblicati come il limite massimo per un binario installato correttamente, non come una garanzia per ogni metodo di installazione.
| Condizioni di montaggio | Valutazione tipica | Più adatto per |
|---|---|---|
| Solo lamiera | Voto ridotto | Merci interne leggere |
| Parete con supporto in compensato | Valutazione standard | Rimorchi per merci generali |
| Membro del telaio in acciaio | Capacità nominale completa | Trasporto di attrezzature pesanti |
Un rimorchio corto con due o tre punti fissati può essere sufficiente per un carico leggero, ma i rimorchi più lunghi che trasportano più oggetti necessitano di punti di ancoraggio più distribuiti per evitare spostamenti durante le curve e le frenate. Il grafico a linee seguente mostra una linea guida di pianificazione generale per il numero di punti di ancoraggio consigliati in relazione alla lunghezza del rimorchio, utile quando si definisce un layout ferroviario prima dell'inizio dell'installazione.
Riferimento di pianificazione generale per i punti di ancoraggio minimi consigliati all'aumentare della lunghezza del rimorchio.
Questi numeri rappresentano un piano di pianificazione piuttosto che una regola fissa, poiché il peso del carico, la forma e l'altezza di impilamento cambiano tutti il numero di punti di ancoraggio effettivamente necessari per un carico specifico. I carichi di forma strana o pesanti in genere necessitano di punti extra indipendentemente dalla lunghezza del rimorchio.
Il binario a L è un sistema ferroviario correlato con una fessura a forma di L anziché ovale ed è generalmente associato al trasporto aereo di merci e al trasporto specializzato in cui i raccordi devono resistere alla trazione da una gamma più ampia di angolazioni. Per la maggior parte delle applicazioni per rimorchi cargo, l’e-track rimane la soluzione più pratica sistema di ancoraggio del rimorchio scelta grazie alla più ampia disponibilità di accessori e al design più semplice del montaggio senza attrezzi.
Confronto editoriale, l'area blu rappresenta l'e-track, l'area arancione rappresenta l-track, scala a dieci punti.
I raccordi del binario a L si bloccano in più direzioni lungo la fessura, il che è utile per il carico che tira ad angoli acuti, ma ciò comporta una disponibilità di accessori più limitata e una complessità di installazione generalmente maggiore. Per i rimorchi chiusi e i rimorchi utilitari per uso generale, i sistemi basati su e-track rimangono l'opzione più accessibile per la maggior parte degli acquirenti che ricercano un Guida all'acquisto del sistema e-track prima di prendere una decisione di acquisto.
La larghezza del binario è standardizzata a due pollici su quasi tutti i prodotti e-track, il che consente ai raccordi di diversi cicli di produzione di rimanere compatibili tra loro. La lunghezza, tuttavia, viene generalmente venduta in incrementi fissi o tagliata su ordine personalizzato a seconda delle dimensioni interne del rimorchio.
| Lunghezza della rotaia | Spaziatura degli slot | Larghezza della rotaia | Scartamento comune |
|---|---|---|---|
| 2 piedi | 1 pollice | 2 pollici | Calibro da 12 a 16 |
| 4 piedi | 1 pollice | 2 pollici | Calibro da 12 a 16 |
| 8 piedi | 1 pollice | 2 pollici | Calibro da 12 a 16 |
| 10 piedi | 1 pollice | 2 pollici | Calibro da 12 a 16 |
| Taglio personalizzato | 1 pollice | 2 pollici | Calibro da 10 a 16 |
Gli acquirenti che equipaggiano un sistema di binari per rimorchi completamente chiusi spesso mescolano le lunghezze dei binari, correndo lunghe sezioni orizzontali lungo le pareti laterali e dislivelli verticali più brevi vicino a porte e angoli, quindi misurare la lunghezza effettiva della parete utilizzabile prima di ordinare evita sprechi di materiale e spaziatura irregolare degli ancoraggi.
Il posizionamento influisce sull'utilizzabilità della rotaia nel funzionamento quotidiano. I binari montati a parete, generalmente installati a due altezze lungo le pareti laterali, supportano il fissaggio basato su cinghie del carico accatastato. Le guide montate a pavimento gestiscono carichi pallettizzati più pesanti e attrezzature con ruote o piedini. I binari montati a soffitto sono meno comuni ma vengono utilizzati per fissare in alto oggetti lunghi o leggeri.
Vista isometrica semplificata del tipico posizionamento dei binari elettronici su parete, pavimento e soffitto in un rimorchio chiuso.
Un rimorchio utilizzato principalmente per merci in scatola e mobili in movimento beneficia maggiormente delle guide montate a parete all'incirca all'altezza della vita e delle spalle, poiché la maggior parte delle cinghie corre orizzontalmente sugli oggetti impilati. Un rimorchio che trasporta regolarmente attrezzature o macchinari trae maggiori vantaggi dalle guide montate sul pavimento, poiché i punti di ancoraggio bassi mantengono le cinghie più vicine al baricentro dell'articolo e riducono lo spostamento durante il trasporto.
La qualità dell'installazione determina se i coefficienti di carico pubblicati si applicano nella pratica. I passaggi seguenti delineano una sequenza di installazione standard per il montaggio a parete.
Per un sistema di binari per rimorchi completamente chiuso che copre più pareti, il lavoro dalla parte anteriore a quella posteriore in un unico passaggio continuo mantiene le altezze dei binari coerenti ed evita la spaziatura irregolare che si verifica quando le sezioni vengono installate separatamente nel tempo.
La sagoma dell'acciaio delle rotaie influisce sia sulla capacità nominale che sulla durata a lungo termine, in particolare nei rimorchi esposti al sale stradale, all'umidità o al rimessaggio all'aperto. L'acciaio di calibro più spesso resiste alla deformazione sotto carichi ripetuti e mantiene le filettature di fissaggio in modo più affidabile nel corso degli anni di utilizzo.
Valutazione della resistenza relativa mediante calibro in acciaio, scala a dieci punti, calibro più spesso indicato dal numero inferiore.
Oltre allo spessore del calibro grezzo, la finitura superficiale determina la capacità di una rotaia di resistere alla ruggine superficiale in condizioni umide o costiere. Le finiture verniciate a polvere e trattate con zinco sono comunemente utilizzate sui binari e-track resistenti alla corrosione perché aggiungono una barriera protettiva senza modificare le tolleranze dimensionali da cui dipendono i raccordi per bloccarsi correttamente.
Il valore di un binario elettronico deriva in gran parte dalla gamma di raccordi che accetta. Un sistema e-track per carichi pesanti ben fornito dovrebbe supportare i seguenti tipi di accessori senza bisogno di strumenti per l'installazione o la rimozione.
| Accessorio | Funzione primaria | Metodo di montaggio |
|---|---|---|
| Raccordo con O-ring | Punto di ancoraggio generale della cinghia | Si inserisce nella fessura ovale |
| Raccordo a perno singolo | Attacco per cinghia a cricchetto | Si inserisce nella fessura ovale |
| Raccordo con anello a D | Collegamento catena e imbracatura | Si inserisce nella fessura ovale |
| Raccordo a sfera | Attacco rapido della cinghia | Si inserisce nella fessura ovale |
| Raccordo elettronico a molla | Ancoraggio regolabile senza attrezzi | Si inserisce nella fessura ovale |
| Barra divisoria traccia | Separa le sezioni del carico | Si estende tra due rotaie |
Con Raccordi rotanti a 360 gradi , le cinghie possono essere angolate per adattarsi all'effettiva direzione di trazione del carico anziché essere forzate in una geometria fissa, il che riduce l'usura sia della cinghia che del raccordo stesso in caso di uso ripetuto.
Poiché l'e-track è uno standard di settore condiviso, la compatibilità tra i marchi è generalmente forte, ma lo spessore del binario, la qualità del rivestimento e la tolleranza di montaggio variano ancora tra un produttore di sistemi e-track e quello successivo. Gli acquirenti che acquistano in grandi volumi, sia per ammodernamenti di flotte che per nuove linee di produzione di rimorchi, in genere valutano un fornitore in base alla capacità di produzione, alla coerenza tra i lotti e alla capacità di supportare richieste di sistemi e-track personalizzati per lunghezze di binari non standard o configurazioni di montaggio.
Ningbo Force Auto Parts Co., Ltd. è cresciuta da un impianto di produzione più piccolo nel 2008 in una base di produzione moderna più ampia che produce milioni di pezzi all'anno, fornendo cinghie di ancoraggio, hardware, imbracature di sollevamento e relativi componenti di fissaggio del rimorchio insieme a binari e raccordi e-track. In qualità di fornitore di e-track al servizio dei settori dei trasporti, dell'agricoltura, dell'edilizia e dell'energia, l'azienda collabora con partner OEM e ODM alla ricerca di una fonte di sistemi di e-track all'ingrosso in grado di adattarsi alle esigenze di produzione piuttosto che a un singolo ordine di piccoli lotti.
Un sistema e-track è un binario in acciaio con fessure ovali equidistanti che accettano raccordi senza attrezzi, utilizzato per creare punti di ancoraggio flessibili e riposizionabili all'interno di un rimorchio o di un veicolo.
Viene utilizzato per fissare il carico in rimorchi chiusi, rimorchi utilitari, rimorchi in movimento e veicoli di trasporto generale fornendo a cinghie, ganci e divisori un punto di attacco forte e mobile.
I raccordi con testa ovale scorrono in qualsiasi fessura lungo il binario e si bloccano in posizione con un quarto di giro, consentendo agli operatori di riposizionare i punti di ancoraggio ovunque lungo il binario senza praticare nuovi fori.
Il binario è fissato ai montanti della parete o agli elementi del telaio utilizzando fori pilota preforati e bulloni o viti di dimensioni adeguate, mantenendo il binario a livello per tutta la sua lunghezza per un accoppiamento uniforme.
I posizionamenti comuni includono pareti laterali all'altezza della vita e delle spalle per carichi generali, livello del pavimento per attrezzature più pesanti e, occasionalmente, montaggio a soffitto per oggetti lunghi o leggeri.
Sì, l'installazione dell'e-track verticale e orizzontale con montaggio a parete è una delle configurazioni più comuni, a condizione che il binario sia fissato su un supporto solido anziché solo su una pelle sottile.
La capacità dipende dal metodo di adattamento e montaggio, con valori nominali per punto singolo comunemente intorno a 1.667 libbre e sezioni multipunto opportunamente rinforzate nominali fino a circa 5.000 libbre per punto.
La larghezza del binario è standardizzata a due pollici, quindi la decisione principale sul dimensionamento è la lunghezza, che deve essere misurata rispetto allo spazio utilizzabile della parete o del pavimento e ordinata in lunghezze di taglio standard o personalizzate.
L'E-track utilizza una fessura ovale e generalmente offre una più ampia disponibilità di accessori, mentre la L-track utilizza una fessura a forma di L che può resistere alla trazione da più angolazioni ma ha opzioni di accessori più strette.
L'approvvigionamento all'ingrosso di sistemi di binari elettronici viene in genere effettuato direttamente tramite un produttore di binari elettronici che supporta ordini OEM o ODM e può ridimensionare la produzione di binari e accessori in base al volume del progetto.
