Quante cinghie sono necessarie per fissare un carico? Regole e migliori pratiche FMCSA

Immagina un rimorchio a pianale che trasporta un canale in acciaio da 6 piedi, un pallet di sacchi di cemento e una pala cingolata compatta. Ogni autista che fissa quel ponte misto si chiede la stessa cosa: quante cinghie servono per fissare un carico come questo? The short answer is two straps minimum, plus one more for every 10 ft beyond the first 10 ft. The complete answer also depends on cargo weight and the working load limit printed on each strap. Ecco il calcolo, direttamente dalle regole FMCSA, in modo da poter effettuare la chiamata prima che il rimorchio lasci il piazzale.

Le due regole che determinano il numero dei cinturini

La Federal Motor Carrier Safety Administration (FMCSA) applica due regole insieme e vince il numero più alto. Il regola del conteggio (49 CFR 393.110) stabilisce il pavimento: almeno 1 ancoraggio per un articolo di 5 piedi o più corto che pesa 1.100 libbre o meno; 2 ancoraggi per un articolo lungo 5 piedi o più corto che pesa più di 1.100 libbre; 2 ancoraggi per qualsiasi articolo più lungo di 5 piedi ma inferiore a 10 piedi, indipendentemente dal peso; e successivamente 1 ancoraggio aggiuntivo per ogni 10 piedi di lunghezza del carico. Il Regola del 50%. (49 CFR 393.106) stabilisce la forza: il limite di carico di lavoro combinato di tutti i ancoraggi deve essere almeno la metà del peso totale del carico.

Esempio: un carico di acciaio di 14 piedi del peso di 6.000 libbre. Regola di conteggio: 2 cinghie per i primi 10 piedi, più 1 per i restanti 4 piedi, equivalgono a 3 cinghie. Regola del 50%: 6.000 libbre divise per 2 equivalgono a 3.000 libbre di limite di carico di lavoro necessario. Due cinturini da 2 pollici danno già circa 6.666 libbre, ma ne usi comunque tre a causa del conteggio della lunghezza. La regola del conteggio sui carichi più lunghi è la ragione per cui gli autisti esperti dicono "in caso di dubbio, aggiungi la cinghia extra".

Regola di conteggio FMCSA: cinghie minime in base alla lunghezza del carico

La tabella seguente riassume il conteggio minimo. Trattatelo come un livello legale, non come un livello di comfort. I carichi che sono molto pesanti, che presentano uno spostamento d'aria elevato o che spostano il peso in frenata richiedono una cinghia aggiuntiva oltre ai numeri indicati.

Nota lo schema: la lunghezza controlla il numero di cinghie, mentre il peso controlla la resistenza di ciascuna cinghia. Una cassa da 4 piedi a 1.200 libbre richiede due cinghie. Una trave di 25 piedi con lo stesso peso ne richiede quattro. Le persone che contano solo in base al peso finiscono per avere una protezione insufficiente sui trasporti lunghi, che è esattamente il punto su cui gli ispettori FMCSA guardano per primi.

La regola del 50%: limite del carico di lavoro combinato

Il limite del carico di lavoro (WLL) è la forza massima che una cinghia dovrebbe sopportare in servizio normale. Per le cinghie di ancoraggio in poliestere, il WLL è normalmente circa un terzo della resistenza alla rottura. Una cinghia a cricchetto da 2 pollici con una resistenza alla rottura di 10.000 libbre è generalmente valutata intorno a 3.333 libbre WLL. Quel numero di etichetta è ciò che utilizza la regola del 50%, non la resistenza alla rottura e non lo spessore visivo della cinghia.

La tabella seguente mostra il WLL combinato richiesto per i pesi di carico comuni. Un carico di 12.000 libbre necessita di 6.000 libbre di WLL combinato, il che significa che due cinghie da 3.333 libbre passano mentre una cinghia molto pesante con un WLL da 4.000 libbre no. In un rimorchio completamente chiuso le pareti forniscono una certa limitazione, ma su un pianale si esegue questo calcolo ogni volta.

Quando la forza complessiva diminuisce, aumenta la dimensione del cinturino o aggiungi un'altra unità. Il prezzo di una cinghia extra da 2 pollici è una frazione del costo di una violazione del bordo della strada, di una macchina spostata o di un reclamo di carico.

L'angolazione del cinturino cambia i calcoli

A tie-down is most efficient when it works as close to vertical as possible, because only the vertical component of the tension presses the load down against the deck. A 30 gradi dall'orizzontale, una cinghia fornisce solo circa il 50% della sua portata nominale in verticale. A 45 gradi fornisce circa il 71% e a 60 gradi circa l’87%.

This is why cross-angle securement works in practice: straps that run diagonally from the top of the load to opposite trailer corners hold the cargo against forward and side forces while still keeping a useful vertical component. Mantieni i punti di ancoraggio abbastanza vicini da mantenere l'angolo superiore a 45 gradi ogni volta che la geometria lo consente.

Scegliere la cinghia giusta per il carico

Ogni cinghia ha un limite di carico di lavoro che conta più della sua larghezza. A 1-inch cam-buckle strap is convenient for a motorcycle but useless on a 6,000 lb machine, while a Cinghia per verricello da 4 pollici is overkill for a pallet of empty boxes. Abbina la classe della cinghia alla classe di carico:

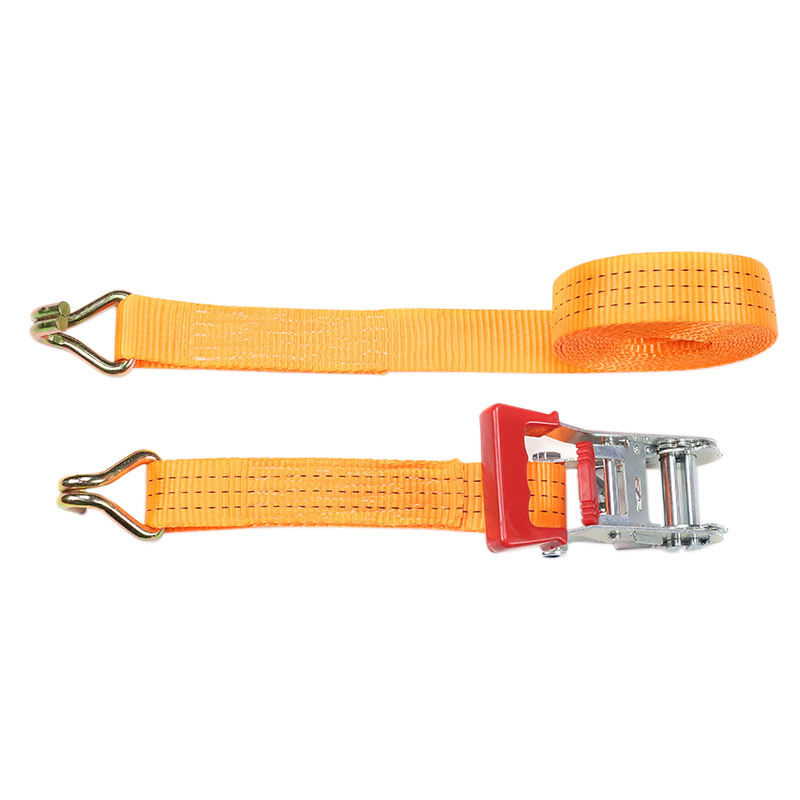

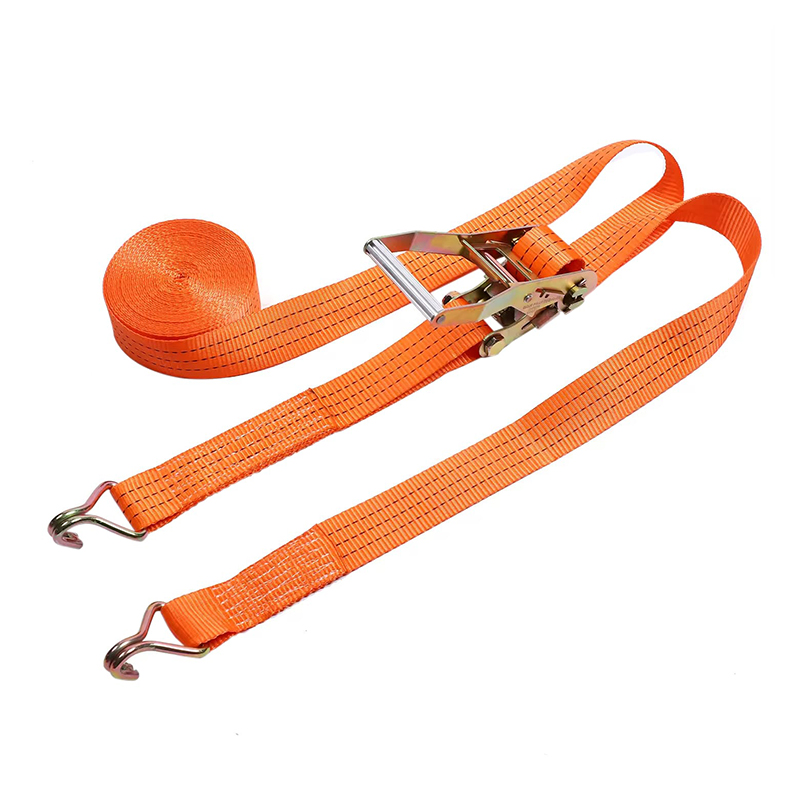

Per lavori generali su pianale, Cinghie a cricchetto da 2 pollici con resistenza alla rottura di 10.000 libbre sono l'impostazione predefinita pratica. Two of them cover a 6,600 lb load by the 50% rule, and three cover a load up to roughly 19,000 lb, which makes them the most flexible tool in the truck. Gli operatori di rimorchi a pianale che trasportano ogni giorno materiali da costruzione di solito si standardizzano su queste dimensioni e aggiungono catene o argani per lavori speciali; il pagina di autotrasporti e trasporti mostra come questi componenti lavorano insieme come un sistema di sicurezza completo.

Cinghie a cricchetto da 2 pollici e 10.000 libbre per un efficiente fissaggio del carico Fornitori, Azienda Ningbo Force Auto Parts Co., Ltd è un fornitore cinese di cinghie a cricchetto da 2 pollici e 10.000 libbre ODM/OEM per un efficiente fornitore di fissaggio del carico e un'azienda personalizzata... Visualizza il prodotto →

Errori comuni di fissaggio che compromettono il valore della cinghia

• Conteggio delle cinghie ma salta l'etichetta WLL. Una cinghia leggera da 1 pollice e una cinghia pesante da 3 pollici contano entrambe come "una cinghia" nella regola di conteggio, ma trasportano carichi molto diversi.
• Far scorrere la cinghia su un bordo affilato non imbottito. Anche un piccolo taglio può ridurre drasticamente la resistenza della cinghia e gli ispettori FMCSA cercano attivamente eventuali spigoli vivi non protetti.
• Non ritensionare dopo le prime 50 miglia. La nuova cinghia in poliestere si allunga mentre si siede, quindi le cinghie che erano strette sulla banchina di carico possono allentarsi al primo arresto del carburante.
• Mescolare cinturini nuovi e usurati. La cinghia più debole del sistema determina la forza dell'intero sistema di fissaggio.
• Spaziatura delle cinghie non uniforme. La FMCSA richiede che i fissaggi siano predisposti in modo che il carico non possa spostarsi lateralmente, in avanti o all'indietro; tre cinghie raggruppate nella parte anteriore non fissano la parte posteriore di un carico lungo.

Il trattamento dei bordi non è un dettaglio. Un cinturino che sfrega contro una flangia in acciaio grezzo può perdere gran parte della sua capacità nei primi chilometri. Conservane una scatola protezioni angolari in plastica che si agganciano agli spigoli vivi in ogni trailer; non costano quasi nulla, aggiungono un peso trascurabile e proteggono sia la cinghia che la superficie di carico.

4' Strumento per bordo di carico per protezione angolare per angolo bianco Fornitori, Azienda - Ningbo Forc Ningbo Force Auto Parts Co., Ltd è fornitore cinese di strumenti per bordi di carico e protezione per angoli bianchi ODM/OEM 4' e azienda personalizzata, ● Garantire... Visualizza il prodotto →

Quando è necessario andare oltre il minimo

Certain cargo classes carry their own FMCSA rules on top of the general count: steel coils, vehicles, logs, concrete pipe, and intermodal containers all have dedicated sections. Un escavatore cingolato deve essere assicurato ai punti di ancoraggio previsti dal costruttore con i cingoli bloccati; una bobina di acciaio necessita di supporti a forma di V più cinghie o catene che resistano sia al movimento in avanti che a quello laterale. Il conteggio generale delle cinghie è solo il punto di partenza per questi carichi specializzati.

Quando il carico è denso e pesante, Cinghie per verricello da 4 pollici con ganci piatti distribuire la forza su un'ampia area di contatto e tirare con un vantaggio meccanico che mantiene il carico piantato. Sono la scelta abituale per bobine, fasci di tubi e macchine cingolate. Se la tua flotta mescola regolarmente tubi lunghi, attrezzature pesanti e merci generiche, esegui il piano di sicurezza oltre chiedi al nostro team di ingegneri attraverso la pagina dei contatti prima che il trailer venga lanciato; un corretto progetto di reggiatura non costa nulla e previene gli errori più costosi.

4 X 27' Cinghia per verricello con gancio piatto Fornitori, Azienda - Ningbo Force Auto Parts Ningbo Force Auto Parts Co., Ltd è fornitore cinese di cinghie per verricello ODM/OEM 4 X 27' con gancio piatto e azienda personalizzata, ● Ispezione pre-uso: Co... Visualizza il prodotto →
